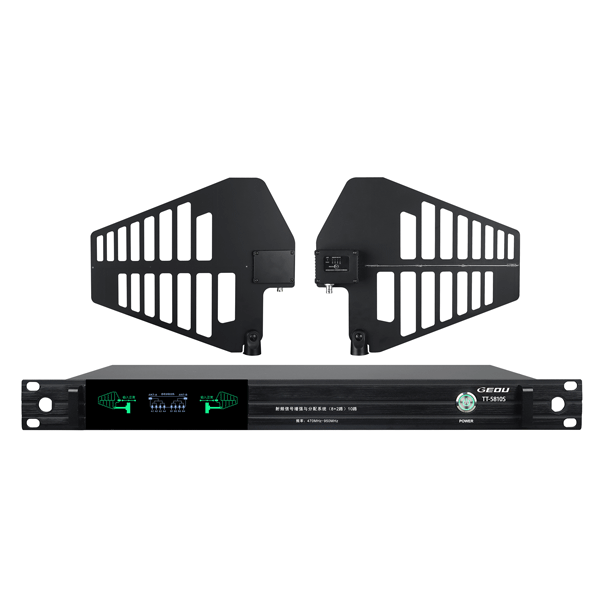

产品功能参数:
·有效工作频率为400MHZ-950MHZ,信号增益+2DBM到+12DBM可调。
·基本兼容市面上大部分品牌UHF频段无线麦克风接收机工作使用。
·在天线板安装了高效的强滤波电路,有效过滤与隔离了工作范围外的干忧信号的输入。
·在天线板加入了高性能的高频增益芯片,可对话筒信号进行无损的增强与补偿。
·系统分配主机提供了8 + 2路稳定高质量信号输出(可多机级联增路)。
·系统分配主机提供了4路稳定的 DC电源输出,专为话筒接收机供电。(每路负载12V/1A)。
·所有同轴电缆线材为5层结构的带屏蔽铝箔的高频铜芯专用线。
·系统提供两个可伸缩与转向调节的天线板金属安装支架。
·定向天线翼板与增益强波器控制电路巧妙一体化设计,结构更简洁耐用。
·天线翼板上的强波器电路由散热快的铝合金外壳密封,防淋雨防晒,适合户外长期固定安装。
·系统主机设计有系统连接状态指示灯,当天线板正常安装并工作的时候,指示灯长亮。
·天线翼板设计有连接状态指示灯,当与系统主机正常连接并工作的时候,指示灯长亮。
系统参数:
天线翼板与强波器技术参数:
·天线类型:对数周期指向(LPDA)
·频率范围:400-950MHz
·输出接口:卡口母座(BNC)
·天线阻抗:50 Ω
·内置强波器:+2db,+6db,+8db,+12db(四档可调)
·工作状态指示: 带电源与增益量LED指示
·指向性:水平90°垂直60°
·指向极性:垂直极化
·工作电压:偏压电源8~15 V DC
·外观尺寸(mm) :320×275×22
分配主机参数:
·高频信号输入:2路BNC输入
·输入端信号最大灵敏度:+32dBm
·系统工作总电源: 12V3A
·放大信号输出: 8路BNC输出+ 2路BNC备用级联输出
·系统DC输出: 4路DC 12V/1A 输出(为接收机供电)
·输出/入阻抗: 50 Ω
·系统信号输入端对外供电: +8.0V DC / 200mA
·外观尺寸(mm):482长×45高×20宽
同轴电缆参数:
·线材规格:发泡聚乙烯绝缘同轴电缆LMR195
·阻抗:50Ω
·弯曲半径:25mm
·线损:≤0.24db/m(20度)
·线径:6mm
·材质结构:5层带编织线与屏蔽层铜芯线
·备注:50米线长信号通过衰减为-5dBM,10米长内信号衰减可忽略不计。
