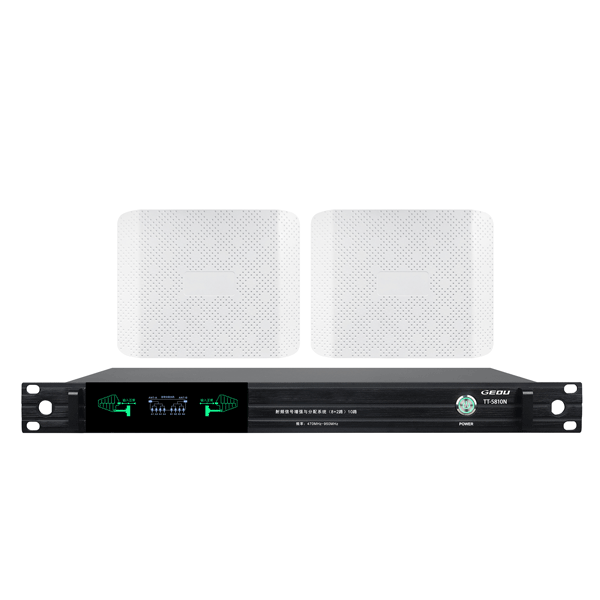

无线麦克风增强天线系统 TT-5810N

产品功能参数:

·有效工作频率为400MHZ-950MHZ,信号增益+2DBM到+12DBM可调。

·基本兼容市面上大部分品牌UHF频段无线麦克风接收机工作使用。

·在天线板安装了高效的强滤波电路,有效过滤与隔离了工作范围外的干忧信号的输入。

·在天线板加入了高性能的高频增益芯片,可对话筒信号进行无损的增强与补偿。

·系统分配主机提供了8 + 2路稳定高质量信号输出(可多机级联增路)。

·系统分配主机提供了4路稳定的 DC电源输出,专为话筒接收机供电。(每路负载12V/1A)。

·所有同轴电缆线材为5层结构的带屏蔽铝箔的高频铜芯专用线。

·系统提供两个可伸缩与转向调节的天线板金属安装支架。

·定向天线翼板与增益强波器控制电路巧妙一体化设计,结构更简洁耐用。

·天线翼板上的强波器电路由散热快的铝合金外壳密封,防淋雨防晒,适合户外长期固定安装。

·系统主机设计有系统连接状态指示灯,当天线板正常安装并工作的时候,指示灯长亮。

·天线翼板设计有连接状态指示灯,当与系统主机正常连接并工作的时候,指示灯长亮。



系统参数:

室内天线盒参数:

·频率:U段 400-950MHz

·显示方式:LED指示灯

·调控开关:轻触

·接口:B型母座

·输出阻抗:50欧姆(SWR<=1:1.5)

·增益(最大):12dB(典型)

·辐射角度:180度

·整合数控可调:0+4+8+ 12dB

·3阶互调截取点:+25dBm(典型)

·增益平坦度:+1dB,全频段

·电源:+9V至12V(典型),150mA


分配主机参数:

·高频信号输入:2路BNC输入

·输入端信号最大灵敏度:+32dBm

·系统工作总电源: 12V3A

·放大信号输出:  8路BNC输出+ 2路BNC备用级联输出

·系统DC输出: 4路DC  12V/1A 输出(为接收机供电)

·输出/入阻抗: 50 Ω

·系统信号输入端对外供电: +8.0V DC / 200mA

·外观尺寸(mm):482长×45高×20宽


同轴电缆参数:

·线材规格:发泡聚乙烯绝缘同轴电缆LMR195

·阻抗:50Ω

·弯曲半径:25mm

·线损:≤0.24db/m(20度)

·线径:6mm

·材质结构:5层带编织线与屏蔽层铜芯线

·备注:50米线长信号通过衰减为-5dBM,10米长内信号衰减可忽略不计。
